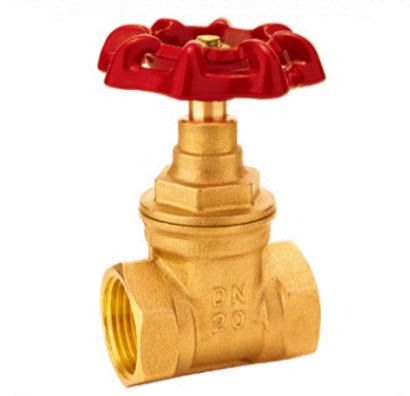

黄铜内螺纹闸阀

黄铜内螺纹闸阀
  产品详情

黄铜阀门

【Z15W黄铜内螺纹闸阀产品简介】

Z15W黄铜内螺纹闸阀适用于公称压力PN≤1.6Mpa、 温度T≤150℃的水、油品、气体。实行的螺纹标是准:55º英制G管螺纹。


【Z15W黄铜内螺纹闸阀工作原理】

Z15W黄铜内螺纹闸阀的启闭件是闸板,闸板的运动方向与流体方向相垂直,闸阀只能作全开和全关,不能作调节和节流。闸板有两个密封面,最常用的模式闸板阀的两个密封面形成楔形、楔形角随阀门参数而异。楔式闸阀的闸板可以做成一个整体,叫做刚性闸板;也可以做成能产生微量变形的闸板,以改善其工艺性,弥补密封面角度在加工过程中产生的偏差,这种闸板叫做弹性闸板。

【Z15W黄铜内螺纹闸阀产品特点】

1、流体阻力小。

2、结构长度比较短。

3、启、闭所需力矩较小。

4、形体结构比较简单,制造工艺性较好。

5、全开时,密封面受工作介质的冲蚀比截止阀小。

6、可以使用在介质向两方向流动的环网管路上,也就是说介质的流向不受限制。

【Z15W黄铜内螺纹闸阀主要性能参数】
型号Z15W-16T
公称压力1.6MPa
工作温度≤200℃
适用介质水、蒸气及非腐蚀性气、液体
【Z15W黄铜内螺纹闸阀主要零件材料】
零件阀体 阀盖 闸板 阀杆填料手轮
材料黄铜聚四氟乙烯铸铁
【Z15W黄铜内螺纹闸阀主要连接尺寸】
公称通径(DN)1520253240506580100
(1/2")(3/4")(1")(11/4")(11/2")(2")(21/2")(3")(4")
L(mm)464756606266828694
H(mm)76808692112136181193248
D(mm)ø54ø54ø62ø66ø66ø80ø102ø120ø146

【Z15W黄铜内螺纹闸阀结构图】
