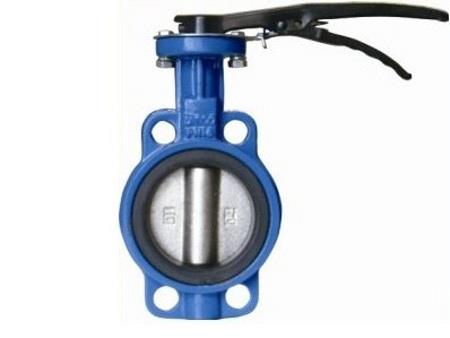

D71X手柄对夹软密封蝶阀

D71X手柄对夹软密封蝶阀
  产品详情

苏州蝶阀

D71X手柄对夹软密封蝶阀:供排水用,特别适用于自来水管路上作为调节流量设备运用。

1.小型轻便,容易拆装及维修,并可有任意位置安装。

2.构造简单,紧凑,90°回转启闭迅速。

3.操作扭矩小,省力轻巧。

4.流量特性趋于直线,调节性能好。

5.启闭试验次数多达数万次,使用寿命长。

6.达到完全密封,气体试验泄漏为零。

7.选择不同零部件材质,可适用多种介质。


D71X手柄对夹式软密封蝶阀主要技术参数】
公称通经DN(mm)50~200050~1600
公称药理PN(MPa)0.611.6
密封试验(MPa)0.661.11.76
强度试验(MPa)0.91.52.4
适用温度丁腈橡胶:-40℃~90℃氟橡胶:-20℃~200℃
适用介质水、空气、天然气、油品及弱腐蚀性流体
泄漏率符合GB/T13927-92标准
驱动方式蜗轮传动、电动、气动、液动

D71X手柄对夹式软密封蝶阀执行标准】
制造标准GB/T 122387-89
法兰标准GB9113-2000、GB17241.6-1998
结构长度标准GB12221-89
检验标准GB/T 13927-92

【D71X手柄对夹式软密封蝶阀主要零部件材料】
零件名称材料
阀体WCB、QT450-10、HT200、HT250
蝶板WCB、QT450-10、HT200、HT250
阀轴2Cr13
密封圈丁腈耐油橡胶
填料柔性石墨

【D71X手柄对夹式软密封蝶阀主要外形连接尺寸】





DNLHHOAB0.6MPa1.0MPa1.6MPa
DOn-dDOn-dDOn-d
5043632352701101104-141254-181254-18
6546702502701101304-141454-181454-18
8046832752701101504-181608-181608-18
100521053162701101704-181808-181808-18
125561153403101102008-182108-182108-18
150561373763101102258-182408-222408-22
200601644303531502808-182958-222958-22
2506820649935315033512-1835012-2235512-26
3007823057038015039512-2240012-2241012-26

【产品外形及结构尺寸示意图】
