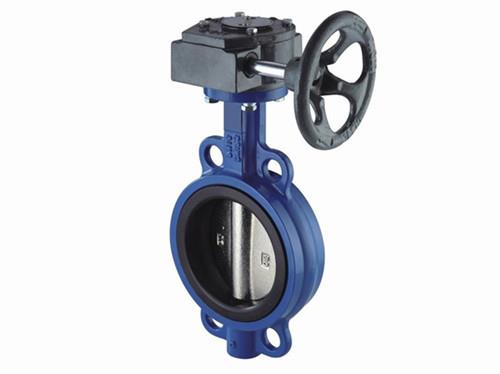

D371X涡轮对夹软密封蝶阀

D371X涡轮对夹软密封蝶阀
  产品详情

 苏州蝶阀:涡轮蝶阀用于石油、化工、食品、医药、造纸、水电、船舶、给排水、冶炼、能源等等系统管路上,可在多种腐蚀性、非腐蚀性的气体、液体、半流体以及固体粉末管和容器上成为调节和截流设备来运用。

【产品特点】

1、小而轻便,便于拆装和维修,且能在任何位置上安装。

2、结构简单、紧凑、90°运转启闭迅速。

3、操作扭矩小,省力轻巧。

4、达到完全密封,不会使气体试验泄露。

5、选择不同零部件材质,可适用多种介质。

6、流量特性趋于直线,调节性能好。

7、启闭试验次数多达数万次、寿命长。

【产品执行标准】

设计标准结构长度侧法兰标准试验检验标准
GB/T 12238GB/T 12221GB/T 17241.6GB/T 13927
API 609API 609API 598
主要连接尺寸及重量



规格 SizeABCDLHD1n-ØKEn1-Ø1Ø2G重量kg
mminchWeight
502″161804252.93284.841204-237757.154-6.712.61182.5
652.5″1758944.764.53296.2136.24-26.57757.154-6.712.61373.2
803″1819545.278.83261.231608-187757.154-6.712.61433.6
1004″20011452.11043270.81854-24.59269.854-10.315.771564.9
1255″21312754.4123.33282.282154-239269.854-10.318.921907
1506″22613955.8155.63291.082384-259269.854-10.318.922127.8
2008″26017560.6202.545112.892954-2511588.94-14.322.126813.2
76.354-23
25010″29220365.6250.54592.43574-2911588.94-14.328.4532519.2
30012″33724276.9301.645105.344074-29140107.954-14.331.640332.5
35014″36826776.5333.54591.114674-30140107.954-14.331.643641.3
40016″40030985.7389.651.2100.475154-26197158.754-20.633.1548861
72102.425254-3037.9
45018″422328104.6440.551.288.395654-26197158.754-20.63853979
7291.515854-3042.86
50020″480360130.28491.652.7596.996204-26197158.754-20.641.15594128
77.5101.686504-3345.72
60024″562459151.36592.570.2113.4272520-30276215.94-22.250.65824188
82120.4677020-3653.98
70028″62452016369566109.6584024-303002548-1863.35895284
8220-36
80032″672591188794.76612495024-333002548-1863.351015368
8224-39
90036″720656203864.7118117.57105024-333002548-18751115713
100040″800722216965141129.89116024-363002548-18851230864
注: 1、DN50~DN800蝶阀分别适用于PN1.0/PN1.6MPa两种压力级,表中每规格中有两个尺寸的分别表示PN1.0MPa和PN1.6MPa两种压力级连接尺寸。蝶阀上法兰可通用于手动、蜗轮蜗杆传动、电动、气动等。表中D1及n-Ø尺寸为蝶阀安装定位尺寸,包容国标(GB)、国际标准(ISO)、德标(DIN)、英标(BS)等法兰连接标准。
  2、D1及n-Ø尺寸可按国标(GB)、国际标准(ISO)、美标(ANSI)、德标(DIN)、英标(BS)、日标(JIS)加工生产。E及n1-Ø1尺寸可按GB/T 12223及ISO 5211标准加工生产。

【产品外形及结构尺寸示意图】
