Y型保温过滤器

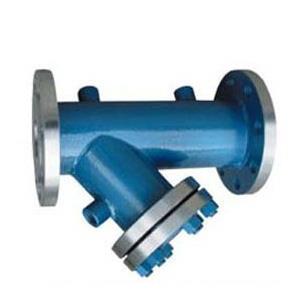

Y型保温过滤器
  产品详情

武汉过滤器

【BGL41H保温过滤器产品介绍】

Y型保温过滤器采用夹套保温设计,夹套采用碳素钢或不锈钢焊接比铸造的更加耐压牢固。该产品具有良好的保温保冷特性,且能有效降低管路中介质热量损失。主要用于石油、化工、沥青、冶金、制药、食品等各类系统中,防止以输送常规下会凝固的高粘度介质回流。

【BGL41H保温过滤器工作原理】

在阀体外部焊装有金属夹套,并设有夹套接口,可涵入蒸气或其它过热气体,以保护阀内介质不会在常温下凝固或结晶。同一规格口径的情况下,保温型过滤器的连接尺寸要比Y型过滤器大一到两个规格。



【BGL41H保温过滤器产品特征】

1、采用整体式夹套结构设计,更能均匀地保温、保冷。

2、夹套采用碳素钢管焊接比铸造的更加耐压牢固。

3、阀门的通径和管径一至,介质呈直线流动,阻力小,能有效降低管路中介质热量的损失。


BGL41H保温过滤器主要技术参数】
型号连接形式公称压力MPa试验压力MPa工作压力MPa壳体材料过滤网材料使用介质
BGL41H-10法兰11.11铸铁、碳钢1.1水、油和气等
BGL41H-16法兰1.61.761.6铸铁、碳钢1.76
BGL41H-25法兰2.52.752.5碳钢、不锈钢2.78
BGL41H保温过滤器外形连接尺寸】
口径40506580100125150200250300350400450
BGL14HL200220260280320350380495595640700800850
H100130165195230300335420500580640700790
口径DN外径DN螺栓孔中心圆直径连接凸出部份直径D2连接凸出部份高度f法兰厚度b螺栓孔径和数量Z-Φd
PN=0.1MPa  PN=0.25MPa  PN=0.6MPa
3212090702164-14
40130100803164-14
50140110903164-14
651601301103164-14
801851501253184-18
1002051701453184-18
1252352001753208-18
1502602252003208-18
2003152802553228-18
2253403052803228-18
25037033531032412-18
30043539536242412-23
35048544541242616-23
40053549546242816-23
45059055051842816-23
50064060056743020-25
60075570556053024-25
70086081077553024-30
80097592088053024-30
9001075102098053028-30
100011751120108053028-30
120013751320128053032-30

【BGL41H Y型保温过滤器结构图】
