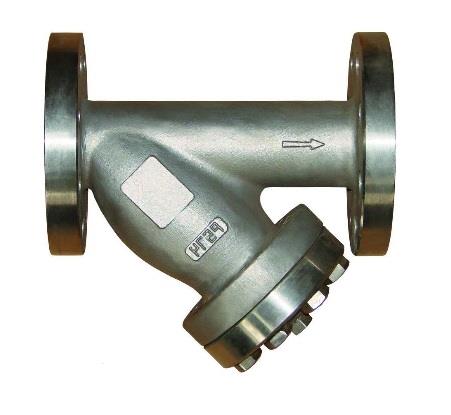

Y型高压过滤器

Y型高压过滤器
  产品详情

武汉过滤阀:

【Y型高压过滤器产品介绍】

Y型过滤器是输送介质的管道系列不可缺少的一种装置,通常安装在减压阀、泄压阀、定水位阀或其它设备的进口端,用来消除介质中的杂质,以保护阀门及设备的正常使用。该过滤器具有结构先进,阻力小,排污方便等特点。适用介质可为水,油、气。可按用户要求制作滤网,其外型基本相同(Y型),内部件全部采用不锈钢,坚固耐用。当需要清洗时,只要将可拆卸的滤筒取出,去除滤出的杂质后,重新装入即可,使用维护极为方便。该过滤器体形小、滤眼细、阻力小、效果高、安装检修方便、成本低、并排污时间短,对一般小型号者,只需5-10分钟。一般通水网为18-30目/cm2,通气网为40-100目/cm2,通油网为100-300目/cm2


Y型高压过滤器主要技术参数】
壳体材质 碳钢不锈钢
公称通径15~500mm
滤框滤网材质不锈钢
密封件材质耐油石棉、丁腈橡胶、聚四氟乙烯
工作温度(℃)-30~380-80~425-80~450
公称压力(MPa)1.6~10(150Lb~600Lb)
过滤精度(目/in)10~300



Y型高压过滤器滤网目数】
目数孔径mm粒度μm目数孔径mm粒度μm目数孔径mm粒度μm
44.754750500.32976500.02121
543900600.252508000.01919
63.353350700.212 10000.01515
72.82800800.1817811000.01313
82.3623601000.1515013000.01111
10220001200.12512416000.0110
121.717001400.10610418000.0088
141.414001700.098920000.00656.5
161.1811802000.074742500 5.5
1818802300.063613000 5
200.858402700.053533500 4.5
250.717103000.04484000 3.4
300.65903250.045445000 2.7
350.55004000.038386000 2.5
400.4254204600.03307000 1.25
450.3553505400.02626
Y型高压过滤器外形尺寸】
DN"英寸LHH1拉杆伸缩管道过滤器参考重量kg
151/212570150LH2
203/414570150  3
25116080160  3.8
321 1/418090180  6
401 1/2200100240  7.2
50222013025030013010
652 1/226016535035016517
80328019539040019520
100432023045045023032
125535030052050030053
150638033558055033566
2008495420690650420110
25010595500800775500165
30012640580950900580225
350147006401150  312
400168007001360  500
450188507901480  700
500209008751650  900



【分类说明】


此过滤器有壳体、排污盖、滤芯、滤网等组成。网眼总面积是入口管首截面积的3-4倍。

用于管道清除输送介质:热水、冷水、蒸汽、压缩空气各种机械杂质,特别是锅炉房循环水泵前均需安此产品,为了清除系统中的机械杂质,使设备和管道免受堵塞和磨损,在额定流速下压损为0.05-0.1米水柱。

用于各种用汽设备,如:蒸汽仪表、疏水阀,压缩空气和各类用汽设备前均需安装。在额定流速下压损为0.05-0.2米水柱。

油过滤器该主品滤眼密度有多种。例如:64孔、200孔、300孔/Cm2。用于各种输油管道上一切设备。例如:油泵、油锅炉前均需安装,在额定流速下压损为0.05-0.1米水柱。


 【Y型高压过滤器结构图
