数字锁定平衡阀

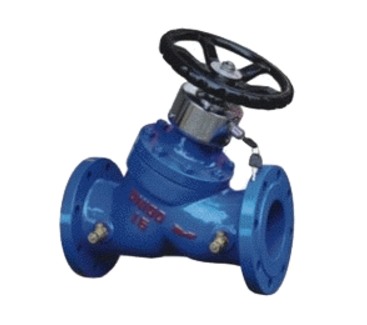

数字锁定平衡阀
  产品详情

合肥平衡阀:

SP45F、SP15F数字锁定平衡阀产品概述

SP45F、SP15F数字锁定平衡阀是一种具有数字锁定特殊功能的调节型阀门,采用直流型阀体结构,具有更好的等百分比流量特性,可以合理地分配流量,有效地解决供热或空调系统中存在的室温冷热不均问题。同时可准确地调节压降和流量,用以改善管网系统中液体流动状态,达到管网液体平衡和节约能源的目的。阀门设有开启度指示、开度锁定装置及用于流量测定的测压小阀,只要在各支路及用户入口装上适当规格的平衡阀,并用专用智能仪表进行一次性调试后锁定,将系统的总水量控制在合理的范围内,从而克服了“大流量,小温差”的不合理情况。该产品是供热系统中的理想产品。SP45F、SP15F数字锁定平衡阀既可安装在供水管上,也可以安装在回水管上,正常情况下我们建议安装在回水管上,尤其对于高温环路,为方便调试,更要装在回水管上,安装了平衡阀的供(回)水管不必再设截止阀。



【SP45F、SP15F数字锁定平衡阀技术参数】

公称压力:1.6MPa(16kgf/c㎡);

适用温度:0~120℃;

法兰标准:GB/T 17241.6 GB/T 9113;

试验标准:GB/T 13927 API598;

阀体材质: 铸铁、铸钢;

适用介质:水、油等非腐蚀性液体;



【SP45F、SP15F数字锁定平衡阀性能】

SP型数字锁定平衡阀,其属于液体管路流量调节平衡阀门,它的作用是方便、有效、准确的调节流量。解决管网系统中存在的高低冷热不均,水力失调问题,由于该阀具有开度显示和开度锁定功能,因此对于管理也很好。随着用户对质量要求的越来越高,在供暖和空调系统中,用平衡阀取代以往用手动调节阀、闸阀和截止阀,势在必行,也可用在工矿企业事业单位,其它需要调节流量的液体管路系统。



【SP45F、SP15F数字锁定平衡阀构造】

阀体为斜杆、内升降、阀芯为圆台形。有开度圈数显示的整数和小数。两侧有测压小阀,用软管连接知能仪表可以很方便地显示阀门前后的差压及阀门的流量。

SP45F静态流量平衡阀主要零件材料】
零件名称阀体、阀盖阀杆阀瓣密封垫
材料灰铸铁、球墨铸铁、铸钢不锈钢球墨铸铁橡胶石棉板






SP45F静态流量平衡阀主要技术参数】
公称压力(MPa)壳体试验压力(MPa)适用温度适用介质特性曲线安装使用范围
1.62.4≤120℃水、油等非腐蚀性液体等百分比管网系统主干、分支干、室内供水干管、分支立管及多台锅炉
SP45F静态流量平衡阀主要连接尺寸】
型   号公称通径尺    寸(mm)
(mm)LH
SP15F-2515100128
20115128
25125130
32140150
40160187
SP45F-16/2532180230
40200242
50230250
65290260
80310329
100350340
125400424
150480454
200550517
250622573
300698617
350787705

结构及安装示意图
