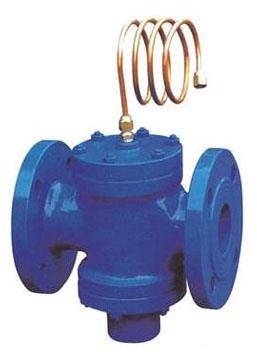

ZYF自力式压差平衡阀

ZYF自力式压差平衡阀
  产品详情

  合肥平衡阀:ZY47F自力式压差平衡阀,是一种利用介质自身的压力变化进行自我控制而保持流经该被控系统介质压差不变的节能产品。压差旁通平衡阀适用于供暖方式采用双管系统的压差控制,保证系统的压差基本不变,减低噪音,平衡阻力,消除热网的水力失调。



【工作原理】

  现以安装在回水管道上的压差旁通平衡阀为例说明工作原理。当供水压力p1增大或减小时,信号由连接管传如膜片上腔,带动阀芯下移,使阀座的流通面积减小或增大。P2-P3也增大或减小,直到P1-P2保持原值恒定。当回水压力P3增大或减小的瞬间同阀座流向出口的流速降低或升高,膜片下压力P2也在这个瞬间增高或降低,带动阀芯上移或下移,知道膜片的受力重新平衡,P2恢复原值,P1-P2保护原值恒定,故保证了被控系统的供回水间压差基本不变。




【ZY47F自力式压差平衡阀 主要技术参数】
型号ZY47F-16
公称压力1.6MPa
壳体试验压力2.4 MPa
使用介质水、油等非腐蚀性液体
介质温度0~80℃
【ZY47F自力式压差平衡阀 主要零件材料】
零件名称阀体、阀盖阀杆阀瓣膜片
材料灰铸铁、铸钢不锈钢铸铜丁腈橡胶
【ZY47F自力式压差平衡阀 连接尺寸】
公称通径 DN(㎜)LHH1流量控制范围 ㎡/h
1511072700.1~1
2011072700.1~1.5
2511581740.2~2
32160108910.5~4
402001381471~6
502151381472~10
652301431543~15
802751701895~25
10029019321110~35
12531020822715~50
15035025426030~80
20043028930340~180
250520325367100~300
300635357430150~1500
350670372495200~7000
备注DN15-25为螺纹连接



产品外形和连接尺寸示意图



安装示意图
