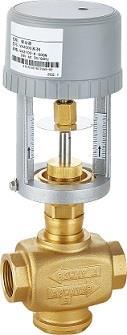

VA-3000 电动调节阀

VA-3000 电动调节阀
  产品详情

合肥调节阀:VA-3000系列阀门为平衡式冷热水二通和三通阀,适用于空调系统。阀体采用铸造青铜材料,并提供黄铜阀芯及不锈钢阀杆,采用内螺纹连接与 BW-VA-7150驱动器配套使用。可依据控制器的要求调节或蒸汽的流量。

主要技术参数

流体介质:热水、冷水、蒸汽

 流体温度限制:2-140℃(15PSI/100KPA的饱和蒸汽)

 KV/CV系数:DN25   1011.6  DN32   16(18.5)

                 DN40    25(28.9)   DN50   40(46.2)

 阀体额定压力:120℃最大1.6MPa,170℃最大1.4MPa;

 阀额定行程:DN25-DN32    13mm

               DN-40-DN50   19mm

 最大建议运行压差:DN25-DN32240KPa   DN40-DN50200KRPa

 允许渗漏:最大流量的0.05%

 流量特性:等百分比

环境温度:2-65



安装注意事项

1.按阀体显示的流动方向安装;

2.安装阀门前应保证管道清洁,没有焊接时留下的氧化皮;

3.管道与阀体相连接时必须完全吻合,并不受振动;

4.用高温流体(如蒸汽、过热、透热液体)作业的工厂,

安装时应使用伸缩接头,以避免管道膨胀,挤压阀体;

5.驱动器垂直安装阀体上时,避免驱动器装在阀体的下面;

6.要留足够的空间以便日常维护,从阀体上拆卸驱动器;

7.阀体不可安装在易爆及环境温度高于65℃或不低于2℃的环境中,也不可在蒸汽、水力喷射或滴漏处



阀与驱动器安装尺寸

阀体尺寸 mm AB
二通常开 二通常开二通常闭三通阀
二通常闭
三通阀
1DN254-1/81041-5/32291-3/4442-9/1665
1-1/4DN324-23/321191-11/32342(51)2-25/3270
1-1/2DN405-1/81302-5/32552-3/4703-3/885
2DN505-29/321502-1/8532-27/32723-3/495



流动方向图解
