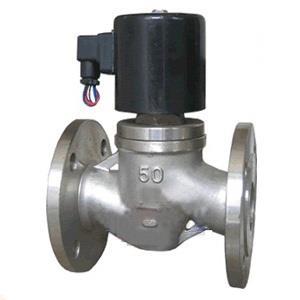

全不锈钢电磁阀

全不锈钢电磁阀
  产品详情

南京电磁阀:ZBSF系列全不锈钢电磁阀是工业过程自动化控制系统用的执行器。它在接受电控信号后能自动开启或关闭,实现对管道中的流体介质的通断或流量调节控制。

本系列电磁阀可广泛地应用于纺织、印刷、化工、塑料、橡胶、制药、食品、建材、机械、电器、表面处理等生产和科研部门以及浴室、食堂、空调等人们日常生活设施中。ZBSF-Y系列电磁阀主要用于腐蚀性液体、超净液体和食用液体介质等液体介质的控制。ZBSF系列电磁阀主要用于腐蚀气体、超净气体等气体介质 的控制。

【结构特征】

1.零压力亦能打开主阀,低压差流量大,适用范围广

阀盖采用螺纹连接,拆装,维修方便

2.采用特种不锈钢制作,适用于食用流体、超净流体及腐蚀性介质

3.不同的使用介质,采用针对性的密封, 更加提高电磁阀合理性

4.液体、气体、油品可混合使用,更加提高电磁阀的使用范围

5.特殊场合可持续长时间通电,采用耐高温材料,介质流体温度可达220℃

6.阀芯密封磨损可自动补偿,更加提高电磁阀的寿命和可靠性,经受二十年长期市场考验。

【结构原理】

本阀为分步动作直接先导式电磁阀,根据断电时所处开关状态的不同,可分为常闭电磁阀和常开电磁阀。常闭电磁阀,线圈通电后衔铁在电磁力作用下先带动副阀开启,主阀在所形成的介质压差和电磁力的作用下而开启。线圈断电,衔铁部件复位,主副阀利用介质压力而紧密关闭。

常开电磁阀,线圈通电后,衔铁在磁力作用下下移,推动副阀阀塞下移,直到和副阀座压紧副阀关闭,由于主阀阀杯上下压差趋于相等,主阀阀杯由磁力和自重压紧密封面,阀门关闭。线圈断电,磁力为零,衔铁和副阀阀塞由弹簧作用上升,副阀打开,主阀阀杯内介质经副阀流走,压力下降,主阀阀杯由上下压差作用向上升起,主阀打开,阀门开启。




【型号说明】

【技术参数】
工作介质腐蚀性气体、超净流体、食用流体
ZBSF-1:气体用    ZBSF-1Y:液体用
ZBSF-2:气体用    ZBSF-2Y:液体用
介质温度℃ZBSF-1(1Y):≤60℃
ZBSF-2(2Y):≤200℃
公称压力(MPa)1.6
工作压差(MPa)0-1.6
电源电压AC220V DC24V 其余规格可作特殊订货
使用寿命按JB/T7352-94规定
泄漏量(ml/min)按JB/T7352-94·F规定
公称通径(mm)152025324050
额定流量系数(KV)3.87.410.318.825.741
功耗(VA)4050
【安装尺寸】
公称通径 DNLHDD1D2bfn-d
151151489565461424-φ14
2011514810575561624-φ14
2512514811585651634-φ14
32150182140100761834-φ18
40160182150110841834-φ18
50190192160125992034-φ18

【结构图】
