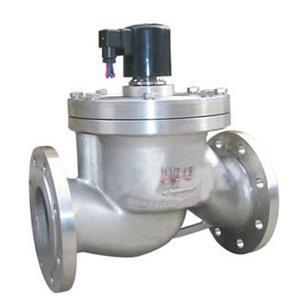

ZCZP通用电磁阀

ZCZP通用电磁阀
  产品详情

南京电磁阀:ZCZP通用电磁阀应用于以蒸汽为加热介质,进行温度自动控制的执行机构。可对蒸汽加热器、散热器、干燥器等蒸汽设备及各类温度自控仪、蒸汽定型机、蒸汽机、蒸汽回潮机等成套设备的锅炉蒸汽管道进行二位式自动控制和远程控制。普遍应用于染化、纺织、印染、食品、医药、卷烟、水泥制品、石油化工、冶金等部门的自控系统。

【结构特征】

1.耐热:电磁部分、密封件部分用特种耐高温电工材料和密封材料,并应用了各种隔热措施;

2.耐磨:选材合理,阀杯和导向套间巧妙地利用流体的滑润作用,减少磨损;

3.耐冷凝:蒸汽管道的冷凝水是影响蒸汽电磁阀动作的重要因素,本阀则不受冷凝水影响。

【结构原理】

此阀是有副阀和主阀两大部件构成的先导式二次开阔的电磁阀。是靠副阀的启闭来控制主阀的通断。根据断电时所处开关状态的不同,可分为常闭电磁阀和常开电磁阀。常闭电磁阀,在段点常位时,副阀口封闭,主阀呈断路,当电讯号进入导阀线圈时,活动铁芯受电磁力作用吸上打开副阀口,主阀阀杯内压力导速消失,介质压力将主阀阀杯托上,开启主阀,工作介质便可流通。但当电讯号消失时,活动铁芯复位,封闭住副阀口,工作介质自平衡孔进入阀内,当压力趋于平衡时,靠主阀弹簧,阀杯自重及介质压力使阀杯下移,严密封住主阀口,阀有呈封闭状态。常开电磁阀,在断电常位时,有弹簧作用,副阀口打开,主阀流通。当电讯号进入副阀线圈时,活动铁芯受电磁作应吸下,当压力趋于平衡时,靠主阀弹簧、阀杯自重及介质压力使阀杯下移,严密封住阀口,阀门呈关闭状态。当主阀断电时,电磁力消失,副阀找开,主阀杯内压力迅速消失,介质压力将主阀阀杯托上,开启主阀口,介质流通,阀呈开启状态。


【型号说明】

【主要技术参数】
介质种类蒸汽、常温液体、气体等、高温液体、气体
介质温度(℃)≤200
工称压力(Mpa)1.6
电源电压AC220V·DC24V其余规格可作特殊订货
公称通径(mm)1520253240506580100125150200250300350
流量系数 Kv值2.858.5121828457011018025060087010001320
工作压力(Mpa)0.04~1.60.1~1.6
功率 VA40 3050
阀体材质铸钢和不锈钢
【主要外形尺寸】










公称通径内螺纹连接法兰连接
DN内螺纹外形尺寸外形尺寸法兰尺寸
 GHLHLDD1D2n-dbf
151/2148921761309565464-Ø14142
203/41489218115010575564-Ø14162
25114811021016011585654-Ø14163
321 1/4182120221180140100764-Ø18183
401 1/2182140230200150110844-Ø18183
502″192162252230165125994-Ø18203
652602901851451184-φ18203
802603102001601324-φ18203
1002903502201801564-φ18223
1253654002502101844-φ18223
1504004802852402114-φ22243
2004436003402952664-φ26243
2504937503953503194-φ26264
3005498504454003704-φ26284
3506009805204704294-φ26304

结构图】
