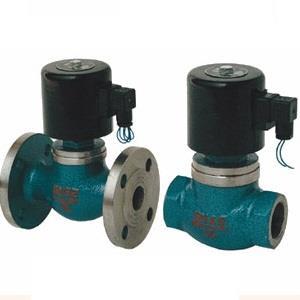

蒸汽(液用)电磁阀

蒸汽(液用)电磁阀
  产品详情

南京电磁阀:ZQDF(Y)系列蒸汽(液用)电磁阀是工业过程自动化控制系统用的执行器,它在接受电控信号后能自动开启或关闭阀门,实现对管道中流体介质的通断或流量调节控制,从而对系统中的温度、流量、压力等参数进行自动调节或远程控制。

 本系列电磁阀产品可普遍应用于纺织、印刷、化工、塑料、橡胶、制药、食品、建材、机械、电器、表面处理等生产和科研部门以及浴室、食堂、空调等人们日常生活设施中。ZQDF系列主要用于空气、蒸汽、煤气等气体介质的控制;ZQDF-Y系列电磁阀主要用于自来水、蒸馏水、冷冻盐水、电镀废液等液体介质,同时也用于粘度小于4°E的油类。

【结构特征】

耐腐:主要部件阀塞,阀体等采用不锈钢和铸钢制成,防腐性能良好。

耐热:电磁、密封部分全部采用特种耐高温电工材料和密封材料,并采用了有效的隔热措施。

耐磨:选材合理,阀塞与阀体间巧妙地利用流体的润滑作用,减少磨损。

耐冷凝:蒸汽管道的冷凝水是影响蒸汽电磁阀动作的重要因素,本阀则不受冷凝水影响。

【结构与原理】

此阀为分步动作直接先导式电磁阀,可依据断电时所处开、关状态的不同,能分为常闭式电磁阀和常开式电磁阀。常闭电磁阀,线圈通电后,衔铁在电磁力作用下先带动副阀阀塞提起,主阀阀杯上的流体经副阀流走,减少了作用在主阀阀杯上的压力,当主阀阀杯上的压力减少到一定值时,衔铁带动主阀阀杯,并利用压差而使主阀阀杯开启,介质流通。线圈断电后,电磁力消失,衔铁因自重下落复位。同时依靠介质压力,主副阀得以紧密关闭。常开电磁阀,线圈通电后由于吸力作用,动铁芯下移,把副阀阀塞压下,副阀关闭,主阀阀杯内压力上升,当压力升到一定值时,主阀阀杯的上下压差一样,由于电磁力作用,动铁芯推动主阀阀杯下,压紧主阀阀座,阀门关闭。线圈断电时,电磁吸力为零,副阀阀塞和动铁芯由于弹簧作用向上提起,副阀打开,主阀阀杯上的流体经副阀流走,减少了作用在主阀阀杯上的压力,当主阀阀杯上的压力减少到一定值时,利用压差把主阀阀杯推起,主阀打开,介质流通。

【型号说明】

【技术参数】
参数/型号ZQDF-1ZQDF-2ZQDF-3ZQDF-1YZQDF-2YZQDF-3Y
公称压力(MPa)1.6
工作压差DN15~500~1.6
(MPa)DN65~1000.05~1.6
介质种类煤气、空气等饱和蒸汽过热蒸汽水油液体热水高温水、油
或高温气体
介质温度℃(mm)≤60≤180≤220≤60≤180≤220
公称通径( mm )1520253240506580100
流量系数(Kv值)3.87.410.318.825.7415885154
阀体材质不锈钢;碳钢
电源电压AC220V DC24V 其余规格可作特殊订货
使用寿命按JB/T7352-94规定
泄漏量(ml/min)按JB/T7352-94·F规定
功耗VA≤50
【安装尺寸】










公称内螺纹连接法兰连接
通径外形尺寸内螺纹外形尺寸法兰尺寸
DNHLGHLDD1D2bfn-d
15148921/2″1761309565461424-Ø14
20148923/4″18115010575561624-Ø14
251481101″21016011585651634-Ø14
3218212011/4″221180140100761834-Ø18
4018214011/2″230200150110841834-Ø18
501921622″252230165125992034-Ø18
652652901851451182034-Ø18
802763102001601322038-Ø18
1003733502201801562238-Ø18

【结构图】
