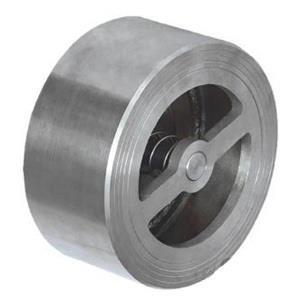

H71H、H71W 对夹升降式止回阀

H71H、H71W 对夹升降式止回阀
  产品详情

青岛止回阀:H71H、H71W 型 PN10~PN40 对夹升降式止回阀由阀体、阀瓣、弹簧等构成,水平或垂直安装于管路系统,预防介质倒流。



【产品特点】

1、具有结构短、体积小、质量轻。

2、阀瓣关闭迅速,水锤压力小。

3、流道通畅,流体阻力小;动作灵敏,密封性能好。


【性能参数】
型号公称通径试验压力工作温度适用温度
壳体密封
H71H-16Q1.62.41.76≤235℃水、蒸气、油品等
H71H-25Q2.53.752.75≤235℃
H71W-25H≤300℃
H71W-25P≤200℃硝酸等腐蚀性介质
H71W-40H464.4≤300℃
H71W-40P≤200℃水、蒸气
【主要外形和连接尺寸】
公称通径 DN(mm)LD
1.62.54
1525484848
2031.5585858
2535.5686868
3240808080
4045909090
5056105105105
6563125125125
8071140140140
10080160165165
125110190195195
150125215225225
200160270285290
250200330340350
300250385400415

产品外形和连接尺寸示意图
