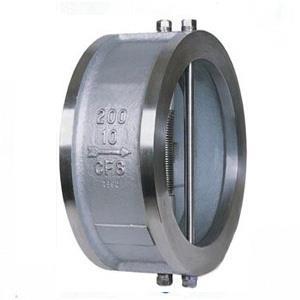

H76H、H76Y、H76W、H76X、H76F 型对夹蝶形止回阀

H76H、H76Y、H76W、H76X、H76F 型对夹蝶形止回阀
  产品详情

青岛止回阀:H76H、H76Y、H76W、H76X、H76F 型对夹蝶形止回阀用于纯净管路及工业、环保、水处理、高层建筑给排水管路,阻止介质逆向流动之用。



【产品特征】

1、体积小,重量轻,结构紧凑、维修方便

2、阀板采用对偶式,在弹簧的弹性力下矩下可自行速闭

3、因速闭作用,可防止介质倒流

4、阀体结构长度尺寸小,刚性好

5、安全方便,可用于水平垂直两个方向安装




【执行标准】

1、法兰连接尺寸:GB/T1724.1-98

2、结构长度:GB/T12221-1989,ISO5752-82



【性能参数】

型号工作压力(MPa)适用温度(℃)适用介质阀体材料
H76H-10C~401.0~4.0-29~425水、蒸汽、油品碳钢
H76W-10P~251.0~2.5≤150硝酸类不锈钢
H76Y-40P4≤150硝酸类不锈钢



HH47H47XFHDH47X 蝶式缓冲止回阀主要外形和连接尺寸】
公称通径DN (mm)尺寸 (mm)
LHB1B2
200230550540600
250250630600700
300270690650740
350290780710800
400310860770870
450330910830920
5003509809001000

公称通径DN (mm)尺寸 (mm)
LHB1B2
600390107010901250
700430122012001360
800470132013201480
900510143014201580
1000550155015501700
1200630180017801950
1400710198020002175

产品外形和连接尺寸示意图
