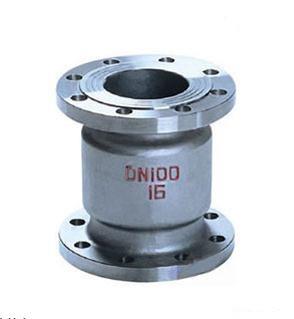

H42W不锈钢立式止回阀

H42W不锈钢立式止回阀
  产品详情

青岛止回阀:H42W不锈钢法兰立式止回阀一般处于关闭状态,由于管线中进口端介质的压力作用,而克服弹簧阻力使阀门开启。当进口端介质压力低于出口端时,弹簧将阀芯推向阀座而使阀门关闭,阻止介质逆流,故起止回作用,由于采用弹簧支撑阀芯,故采用立式安装或卧式装均可。

【标准规范】

结构长度标准:GB/T 12221-2005

连接法兰标准:GB/T 9113

压力温度等级:GB/T 12224-2005

试验检验标准:GB/T 13927-2008




【性能参数】
技术参数压力等级
16202532354045506070
工作压力(Mpa)≤16≤20≤25≤32≤35≤40≤45≤50≤60≤70
试验压力(M)  强度243037.54852.56067.57590105
  密封17.62227.535.238.54449.5556677
介质水、油等
温度≤120℃



【零件材质】








零件 名称材质
CPP3P8RR3R8R1R2
阀体WCBZG1Cr 18Ni9CF3CF8ZG1Cr18 Ni12Mo2TiCF3MCF8M1.453双相 不锈钢
阀盖WCBZG1Cr 18Ni9CF3CF8ZG1Cr18 Ni12Mo2TiCF3MCF8M1.453双相 不锈钢
阀瓣WCBZG1Cr 18Ni9CF3CF8ZG1Cr18 Ni12Mo2TiCF3MCF8M1.453双相 不锈钢
摇杆2Cr131Cr18 Ni9304L3041Cr18Ni 12Mo2Ti316L3161.453双相 不锈钢
适用水、 气、油硝酸类醋酸类含有氯离子 的介质
介质
适用温度-29~425℃-29~540℃



H42W-16P/R外形尺寸】
公称压力公称通径主要连接尺寸外形
PNDN尺寸
  LDD 1D 2D 6bff 1Z-φdH
H42W-16P/R4020014511085-162-4-1895
50230160125100-162-4-18105
65290180140120-182-4-18120
80310195165135-203-8-18130
100350215180155-203-8-18140
125400245210185-223-8-12155
150480280240210-243-8-23180
200600335295265-263-12-23215



H42W-25P/R外形尺寸】
型号公称通径DNLDD1D2bZ-φd
H42W-25P/R-401585956545164-φ14
20951057555164-φ14
251001158565164-φ14
3212013510078164-φ18
4013014511088184-φ18
50140160125100204-φ18
65160180145120228-φ18
80185195160135228-φ18
100210230190160248-φ23
125250275220188288-φ25
150300300250218308-φ25
2003803603102783412-φ25

【H42W不锈钢立式止回阀结构图】
