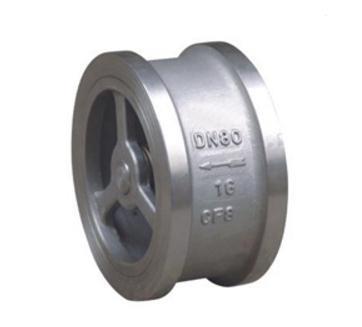

H72H/W对夹升降式止回阀

H72H/W对夹升降式止回阀
  产品详情

青岛止回阀:H72H/W对夹升降式止回阀由阀体、阀瓣、弹簧等构成,能够水平或垂直安装在多种管路系统,防止介质倒流功效,具有结构短、体积小、质量轻的特点,阀瓣关闭迅速,水锤压力小,流道通畅,流体阻力小,动作灵敏,密封性能好等优点。

【结构特点】

该对夹升降式止回阀水锤压力很小,阀瓣行程短、阀瓣轻巧、具有弹簧辅助关闭、关阀速度很快。结构长度很短、体积很小、重量很轻、为阀门的安装、搬运、存放及管道的布置带来很大的便利,并能大量节约材料、降低成本。

【性能参数】
型号公称压力试验压力PS(MPa)工作温度适用介质
PN(MPa)壳体密封(℃)
H72W-16T1.62.41.76≤200水、蒸体、油品等
H72H-25Q2.53.752.75≤235
H72W-25H≤300
H72W-25P≤200硝酸等腐蚀性介质
H72W-40H464.4≤300水、蒸体、油品等
H72W-40P≤200硝酸等腐蚀性介质
【零件材质】
规格型号阀体阀瓣弹簧
H72H-16QQT400-152550CrCA
H72W-25H2Cr131Cr131Cr18Ni9Ti
H72W-16PZG1Cr18Ni9Ti1Cr18Ni9Ti1Cr18Ni9Ti
【流体力学性能(流体阻力系数、流量系数及开启压力)】
公称通径阀门全开启时的流体阻力系数常温下阀门全开启时的水讲E量系数流体的流向
DNNPSKvm3=/hCVU.SCVU.K
开启压力近似值KPa
151/26.42.632.5322.5
203/45.16.47.56.3322.5
2544.112.614.812.3322.5
324.119.723.119.3322.5
403.829.563.928.9322.5
5023.554.699.963.5322.5
653.585.415083.7322.5
8033.2128286125322.5
10042.8244286249322.5
12552.9375439368312.2
15063.1522611512312.2
20083.29151070897312.2
【外形尺寸表】
公称通径DN1520253240506580100125150200
结构长度长系列2531.535.5404556637180110125160
短系列1619222831.54046506090105140

【H72H/W对夹升降式止回阀结构图】

热门标签:H72H/W对夹升降式止回阀
