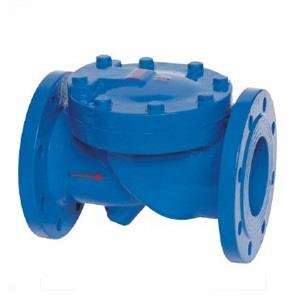

HC44X橡胶瓣止回阀

HC44X橡胶瓣止回阀
  产品详情

青岛止回阀:HC44X橡胶瓣止回阀主要由阀体、阀盖和橡胶瓣三种主要零件组成。其中橡胶瓣由钢板、钢棒及强化尼龙布做衬底,外层披覆橡胶制成,阀瓣开关寿命可达10万次。该阀采用全流面积式(FULL FLOW AREA)设计,具有水头损失小,不易堆积杂物,维修简便等特点。

【结构特点】

橡胶瓣由钢板、钢棒及强化尼龙布做衬底,外层披覆橡胶制成

阀瓣开关寿命可达100万次

采用全流面积式(FULL FLOW AREA)设计

水头损失小,不易堆积杂物。

【执行标准】
设计规范GB/T12233
结构长度GB/T12221
连接法兰JB/T79,HG20592,GB9113,ANSI
试验与检验GB/T13927
压力温度GB/T9131
产品标识GB/T12220
【型号汇总】
材质型号
HT200HC44X-10,HC44X-16,SFCV-10,SFCV-16
WCBHC44X-16C,HC44X-25,SFCV-16C,SFCV-25
【性能规范】
公称压力HC44X-10~16HC44X-16C~25
工作压力(MPa)1.6~2.5
适用温度(℃)≤80
适用介质
零件材质
阀体、阀盖HT200WCB
阀瓣钢板+强化尼龙布
密封面尼龙
垫片橡胶
【外形尺寸表】
公称通径(DN)LH
40165180
50200190
65215210
80240230
100290250
125330280
150355315
200500370
250620430
300700475
350785550
400915600

橡胶瓣止回阀结构图
