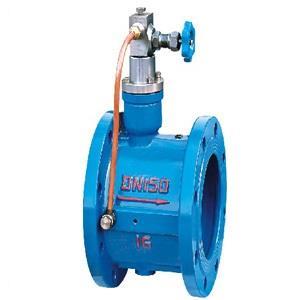

HH46X/HDH48X微阻缓闭止回阀

HH46X/HDH48X微阻缓闭止回阀
  产品详情

青岛止回阀:HH46X/HDH48X微阻缓闭蝶止回阀可用在清水、污水、海水等介质的排水管道上,既能防止介质的倒流叉能有效地限制破坏性水锤保证管线的使用安全。它具有结构新颖、体积小、重量轻、流体阻力小、密封可靠、启闭平稳、耐磨损、使用寿命长油压、缓闭不受介质影响,有较好节能效果等特点。采用双瓣蝶式结构设计,独有的双液压缓闭机构保证缓闭的可靠性,橡胶软密封阀座保证优良的密封性能,可防止介质逆流和消除破坏性水锤,并能有效地减少阀门关闭的水锤压力,可保障管网安全运行。

【结构特征】

体形小、重量轻、结构长度只有旋启式止回阀的三分之一左右。

缓闭系统性能优良,不受管道中介质的影响,阀瓣先速关后缓闭,可防止破坏性水锤。

橡胶软密封,封闭性能好,耐磨损,经久耐用。

橡胶缓冲,启闭平稳,无震动,无噪音。

比老式止回阀流阻小,有明显的节能效果。



【零件材质】
零件名称阀体阀瓣阀杆、油弹簧阀座
缸、活塞
材 料铸铁、铸钢碳钢 铝青铜不锈钢不锈钢丁腈橡胶

【性能参数】
型号公称压力强度试验压力密封压力适用温度适用介质缓闭时间
PN(MPa)(MPa)(℃)
HH46X11.51.1≤80清水≤60秒
HDH48X1.62.41.76污水
 2.53.752.75海水

【外形尺寸表】
公称压力公称通径尺 寸(mm)
PN(MPa)DN(mm)LHH1
14014020088
1.65015021598
2.565170225108
 80180235118
 100190280130
 125200290148
 150210310172
 200230350210
 250250415240
 300270450264
 350290480297
 400310550324
 450330585351
 500350640379
 600390720434
 700430780491
 800470840549
 900510990600
 10005501050655
 1200

HH46X/HDH48X微阻缓闭止回阀结构图
